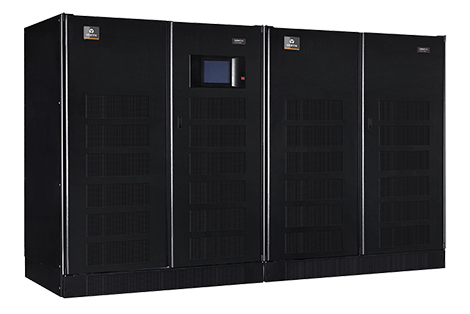

Liebert NXL系列UPS是在HIPULSE系列在500～800KVA的升級產品，它采用真在線雙變換工作原理，空間矢量調制及全數字化控制技術，可向負載提供連續、穩定、純凈的正弦波電源。
適用于
大型 IDC 機房
銀行/證券結算中心
衛星控制中心
空管雷達系統
通信網管中心
半導體生產線以及大型自動化生產及其控制系統
特點
?在線式雙變換設計，隔離市電及油機可能存在的各類電網污染及電網
故障對負載的影響
?輸出功率因數 0.9，更適應大規模采用功率因數校正技術的服務器計算機
及網絡中心，比傳統 UPS 帶載能力增加 10% 以上
?采用先進的 DSP 及全數字控制技術，系統穩定性更高
?多種輸入諧波抑制技術，提高電能利用率
?零相移輸出隔離變壓器，減小零地電壓和負載諧波電流對逆變器的影響
?超強輸出過載及短路能力，確保系統穩定性和極限狀態的系統安全
?先進的分散式自主并聯技術，無需集中旁路柜，可實現 8 臺并聯
?超寬輸入電壓、頻率范圍，適應惡劣電網環境
?智能化電池管理，自動維護電池，延長使用壽命
?10.4 英寸超大彩色觸摸屏，圖形化顯示界面，顯示內容豐富，直觀
?分層獨立式風道和冗余風扇設計，電路板三防漆防護，內置防塵濾網，具有
?高效散熱和惡劣環境下的有效防護功能
?標配上下進線，方便用戶合理配線
技術指標
功率 500kVA/450kW 600kVA/540kW 800kVA/720kW |
1 12脈沖 |
|
物理參數 |
寬×深×高 2640×855×1900 3955×1090×1950 |
重量 2900 6390 |
輸入特性(整流器) |
額定輸入電壓 380/400/415Vac，三相三線 |
額定工作頻率 50Hz |
輸入電壓范圍 -23%～+15%(±25%可調) |
輸入頻率范圍 45Hz～55Hz |
輸入功率因數 可達0.98(加諧波濾波器時) |
輸入電流諧波(THDi) ＜3%(加諧波濾波器時) |
輸入功率緩啟動功能 有，5-300秒可設置 |
整流器輸出特性 |
充電器輸出穩壓精度 1% |
直流紋波低壓 ≤1% |
輸出特性(逆變器) |
逆變器輸出電壓 380/400/415Vac，三相四線 |
輸出功率因數 0.9 |
電壓穩定性 穩態 ＜±1%典型值 |
電壓穩定性 瞬態 ＜±5%典型值 |
穩態響應時間 20ms時間內恢復到±1% |
逆變器過載能力 110%過載1小時，125%過載10分鐘，150%過載60秒 |
相移轉性 帶100 %均衡負載時 ＜0.5° |
相移轉性 帶100 %不均衡負載時 ＜1° |
總諧波含量THDv 100 %線性負載 最低至<1% |
總諧波含量THDv 100 %非線性負載 ＜2.5% |
旁路 |
旁路輸入電壓 380/400/415Vac,三相四線 |
旁路電壓范圍 －20%～15%范圍內的其它值可通過軟件設置 |
系統 |
頻率 50Hz |
市電同步跟蹤范圍 ±6% |
實測頻率精度(內部時鐘) 50Hz/60Hz±0.02% |
逆變器效率逆變器效率高達 97% |
工作環境 |
運行溫度范圍 0～40℃ |
存儲溫度 －25～70℃(不含電池) |
相對濕度 5～95%不凝露 |
最大運行高度 ≤海拔1500m，1500m以上每增加100m，所帶負載減少1% |
噪音 (1m) <75dB |
保護等級 IP20 |
符合標準 安規：IEC60950-1，IEC62040-1-1，UL1778，電磁兼容：IEC62040-2 CLASS A，EN50091-2 CLASS A，設計與測試：IEC62040-3 |
